不锈钢蚀刻工艺全程详解 澳锐达为您一一道来

不锈钢蚀刻在金属蚀刻加工行业中占据很大比重，经常有人向澳锐达了解不锈钢蚀刻涉及哪些工艺流程，下面是我们为大家梳理的资料，供业内朋友和广大客户了解生产加工等方面问题。

金属锈钢蚀刻工艺流程主要有蚀刻前准备、丝网印刷、蚀刻后处理等三大步骤。值得注意的是，化学蚀刻溶液配方及工艺条件、工艺操作条件的影响等因素。在生产过程中，不锈钢材料预处理很重要，需要特别重视。各种预处理溶液的组成、配制、维护，也要根据不同材料与要求来进行调试。

一、不锈钢蚀刻工艺流程

不锈钢材料有很多种，由于不同牌号成分不一样，所以在蚀刻加工中有些区别，但大致的工序一般如下：不锈钢原材料→除油→水洗→浸蚀→水洗→枯燥→丝网印刷→干燥→水浸2～3min→蚀刻图案文字→水洗→除墨→水洗→酸洗→水洗→电解抛光→水洗→染色或电镀→水洗→热水洗→枯燥→软布抛(擦光)光→喷涂通明漆→枯燥→查验→制品包装。

1．不锈钢蚀刻——材料预处理

在不锈钢蚀刻加工前一定要进行预处理，来保证后期曝光显影获得准确的图形进行蚀刻，预处理主要是为了彻底清除不锈钢需蚀刻加工表面的油污及氧化膜。除油应依据工件的油污状况定出方案，最好在丝印进步行电解除油，确保不锈钢表面出油干净。除氧化膜也要依据不锈钢牌号及膜厚的状况选用合适的浸蚀液，保证不锈钢表面氧化干净。在丝网印刷前要进行烘烤干燥，假如有水分，也会影响油墨的附出力，并且影响后续图纹蚀刻的结果甚至走样，影响装饰结果，鑫海森有专业的无尘车间，单独烘烤房，可以保证预处理合格。

2．不锈钢蚀刻——丝网印刷

丝网印刷要依据印刷的需求制造规范图纹丝印网版。图纹装饰工序中，丝印首要起维护效果，涂感光胶时次数要多些，以便制得合适厚度的丝网模版，这样不锈钢蚀刻出的图纹明晰度高。丝网版的胶膜在光的效果下，发生光化学作用，使得光照局部交联成不溶于水的胶膜，而未被光照局部被水消融而显露丝网空格，然后在涂有胶膜丝网版上光刻出正阳片图案的漏网图纹。

把带有图纹的丝印网版固定在丝网印刷机上，采用碱溶性耐酸油墨，在金属板上印制出所需求的图纹，经枯燥后即可进行蚀刻。

3．不锈钢蚀刻——后处理

不锈钢蚀刻后需要去除丝印油墨。普通的耐酸油墨易溶于碱中。将蚀刻板浸入40～60g/L的氢氧化钠溶液中，温度50～80℃，浸渍数分钟即可退去油墨。油墨去除后，如果产品需要表面处理就要按照不同的要求进行表处。比如：对表面光洁度有要求，则要进行抛光，或者镜面抛光；有颜色要求的，还要进行染色，染色后为了避免变色或者增强耐磨性、抗腐蚀性，可以喷涂通明光漆。关于一些金属自身是耐蚀功能好并且不染色的，也可以不涂通明漆，要依据实践需求而定。

二、化学蚀刻溶液配方及工艺前提

蚀刻不同的金属材料要选择不同的溶液配方及工艺，常用金属化学蚀刻溶液配方及工艺前提见表6-4～表6-6。

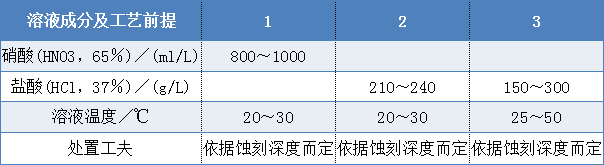

表6-4：金属化学蚀刻溶液的配方及工艺

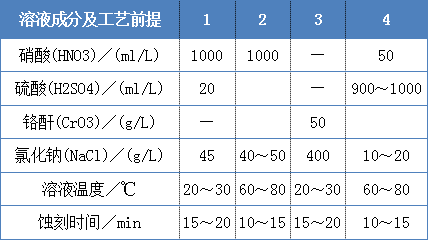

表6-5：金属铜化学蚀刻溶液配方及工艺前提

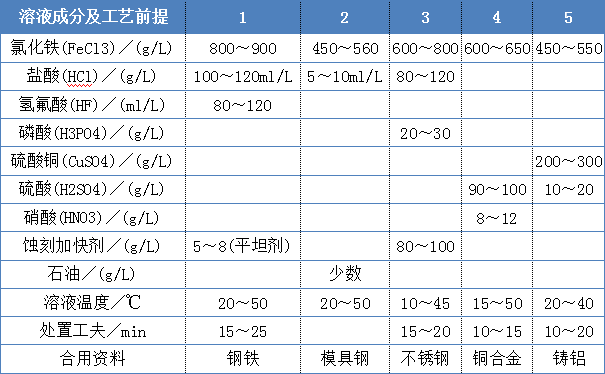

表6-6：锌铸件化学蚀刻溶液配方及工艺前提

工艺操作前提的影响

蚀刻是金属板模图纹装饰进程中的重要的点，要想获得图案/图形清晰准确的产品，必需要规范操作控制好蚀刻工艺的前提。主要是把握好蚀刻溶液的温度和蚀刻时间。溶液温度稍高，蚀刻速度相应就会提高，缩短蚀刻所需求的工时，然则蚀刻溶液普通都是强酸液，强酸液在温度高的状况下侵蚀性强，轻易使防护的涂层或耐蚀油墨软化甚至消融，使金属非蚀刻部位的耐蚀层附出力下降，以致于在蚀刻和非蚀刻交界处的耐蚀涂层零落或熔解，使蚀刻图纹变形，影响图纹的美观真实和装饰结果，因而温度不宜超越45℃。 反之，假如蚀刻的工夫太长，在蚀刻液温度较高的状况下，耐蚀油墨或防护涂层浸渍工夫过长，也相同起到上述的反作用和不良结果，因而蚀刻加工市场也要控制好，普通产品来说应控制在20～25min之前，具体的蚀刻时间，鑫海森会根据客户产品要求由专业的工程人员进行评估。

四、化学蚀刻图纹装饰实例

1．装饰产品用的材料

装饰用的金属板材：普通钢材、不锈钢、铜及铜合金、铝及铝合金等，以不锈钢板为例阐明，板厚1-3mm。

化工原料：丝印感光胶(例如浙江昆山市化工涂料厂出产的DH重氮型)，耐酸油墨有99-956型和99-200K型等一(广东顺德大良油墨厂产物)，其他为常用化学化工药品。

2．工艺流程

不锈钢板→除油→水洗→枯燥→丝网印刷→枯燥→水浸→蚀刻图纹叶(片)水洗→除墨→水洗→抛光→水洗→着色→水洗叶(片)硬化处置→封锁处置→清洗叶(片)枯燥→查验→产物。

3．详细操作及留意事项

(1)除油：除油是为了使丝印油墨与板材有优越的附出力，所以金属板在印前必需彻底把油除洁净。除油的办法良多，可以依据状况及需求选择，例如采用惯例的化学除油、外表活性剂除油，甚至电解除油、超声除油等，也可以选用商品的专用除油剂。彻底清洗洁净后，经枯燥再转入丝网印刷。

(2)丝网印刷选用150目不锈钢、聚酯或尼龙单丝维网，用绷网机固定在网框上，再用上浆器刮涂DH重氮型感光胶，涂覆2～3次，涂膜枯燥后，将拍摄好的图纹口角胶片附着在涂膜丝网上，经曝光、显影后，即制得丝印模板，然后再将不锈钢板、图纹模板固定在丝网印刷机对应地位上，采用碱溶性的耐酸油墨，印上所需求的图纹，天然枯燥(或烘干)。假如烘烤，则温度不宜过高实时间不宜过长，不然油墨的碱溶性降低，到除油墨时，不易肃清洁净。普通状况下，天然枯燥1h。烘干为55～60℃，4～5min。

(3)图纹蚀刻工艺：图纹化学蚀刻溶液的配方及工艺前提如下：

在操作进程中要严厉节制溶液的温度和工夫。温渡过高、工夫过长，油墨与板面的附出力下降，在蚀刻与非蚀刻处能够呈现油墨的零落，招致图纹恍惚走样，影响蚀刻的精度和装饰结果。

(4)蚀刻后除墨蚀刻后必需除去维护的碱溶性耐酸油墨。办法是浸入40～60g/L NaOH碱液中，温度节制在60～70℃，浸泡3～5min，以除洁净油墨为准。然后用水冲外表的碱液至中性。

(5)蚀刻后处置经蚀刻后的图纹不锈钢板经由除油墨及清洗洁净后，可以依据用户的分歧需求作如下附加装饰处置。?

①对要求保存不锈钢原色及光泽的，经除油墨及清洗洁净后，放进50％HN03(体积分数)和50％H20的溶液中浸泡l0～20min，作钝化处置，使不锈钢蚀刻图纹板取得新的维护膜，即可得装饰成品。

②对要求保存不锈钢原色，但亮光度要求更高、更亮光的，经除油墨及洗净后，进步前辈行电解抛光，然后再外表钝化。

电解抛光的溶液配方及工艺前提如下：

③为了进步成品的装饰性，有些用户要求改动原有不锈钢的颜色。对此，不锈钢经蚀刻图纹及肃清洁净外表的油墨后，进步前辈行电解抛光，然后化学着色或电解着色，着色后必需对着色膜进行硬化处置及封锁处置，最终获得所需的装饰成品。化学着色溶液的配方及工艺前提如下：

化学着色后要进行硬化处置(或固膜)以便不变着色膜，改善着色膜的质量及耐磨性。硬化处置的溶液配方及工艺前提如下：

着色膜经上述硬化(固膜)处置后，硬度、耐磨、耐蚀性都已进步，但膜层有孔隙，需求进一步进行封孔处置。假如着色膜自身质量好、硬度高，可以不用进行硬化处置，但必需进行封孔处置。封孔处置液的成分及工艺前提如下：

除了化学着色外，也可以用电解法着色，电解着色溶液的配方及工艺前提如下：

着色溶液在着色进程中，工艺前提对颜色有较大影响。起首是硫酸对铬酐的浓度比例对颜色的影响，铬酐浓度高时，为金黄色，浓度再高，则酿成紫赤色。温度对着色的影响为：温度升高，光彩逐步加深。着色工夫的影响为：5min便开端着色，跟着工夫的添加，颜色加深，20min后光彩根本不变。电流密度对着色的影响为：0.03A／dm2时为玫瑰色，0.05A／dm2时则为18K金色。? ?

电解着色后相同需求进行硬化处置，硬化处置可以用化学法(上述举例)，也可以用电解法。电解法硬化处置的溶液配方及工艺前提如下：

硬化处置后，相同要进行封锁，在沸腾的硅酸钠溶液中煮5min，掏出清洗、枯燥，便可获得各类光彩的图纹装饰板。

不锈钢蚀刻的加工虽然不是很复杂，但也要引起我们的足够重视，如果不重视，会影响到蚀刻产品的效果。
